استانداردهای رنگ بندی در کابل شبکه به چه صورت است

حتماً تاکنون با رنگ‌های مختلف کابل شبکه برخورد کرده‌اید و از خود پرسیده‌اید که دلیل تفاوت رنگ بندی کابل شبکه چیست؟ آیا این تفاوت در رنگ بندی نمایانگر مفهوم خاصی است؟ یا شرکت‌ها و برندهای مختلف برای بازاریابی و موارد دیگر اقدام به تولید کابل شبکه در رنگ‌های مختلف می‌کنند؟ باید بگوییم که رنگ بندی کابل شبکه در واقع بیانگر کاربرد سیم‌های مختلفی است که در کنار هم کابل شبکه را تشکیل می‌دهند. همان‌طور که می‌دانید که هر کابل شبکه از ۸ سیم تشکیل می‌شود که به‌صورت دوتایی درهم تنیده‌شده و ۴ زوج سیم را به وجود می‌آورند. هرکدام از این سیم‌ها وظیفه مختلفی را در ارسال و دریافت اطلاعات برعهده دارند. برای تمایز سیم‌ها از هم و نشان دادن تفاوت آن‌ها، این سیم‌ها در رنگ‌بندی‌های مختلفی تولید می‌شوند. از آن جایی که این زوج‌ سیم‌ها در همه جای دنیا که مورد استفاده قرار می‌گیرند، رنگ بندی کابل شبکه دارای استانداردهای جهانی است. رنگ بندی کابل شبکه نوع برقراری ارتباط را مشخص می‌کند. از همین رو، باید با استانداردهای رنگ بندی کابل شبکه آشنا باشیم تا در هنگام سوکت زدن و عیب‌یابی، کار راحت‌تری در پیش داشته باشیم.

رنگ بندی کابل شبکه؛ ۴ رنگ اصلی و ۴ رنگ فرعی

در ابتدا باید بدانیم که طبق استاندارد جهانی رنگ بندی کابل شبکه، ۸ سیم تشکیل‌دهنده یک کابل شبکه از ۴ رنگ اصلی و ۴ رنگ فرعی به وجود می‌آیند. اگر پوشش کابل شبکه را جدا کرده و زوج سیم‌ها را بیرون بکشید، با این ۸ رنگ مختلف مواجه خواهید شد:

• ۴ رنگ اصلی سبز، آبی، نارنجی و قهوه‌ای
• ۴ رنگ فرعی که ترکیبی از رنگ‌های اصلی با راه‌راه‌های سفید هستند؛ سفید سبز، سفید آبی، سفید نارنجی و سفید قهوه‌ای

برای خرید انواع کابل شبکه می‌توانید به مجموعه ویرا شبکه کاسپین مراجعه کنید.

یک سیم با روکش رنگ اصلی با یک سیم دیگر که دارای پوششی از رنگ‌های فرعی است، تشکیل یک زوج سیم می‌دهند. برای مثال سیم سبز رنگ با سیمی که به رنگ سفید سبز است، درهم‌تنیده شده و یک زوج سیم را به وجود می‌آورند یا سیم آبی رنگ یا سیمی که به رنگ فرعی سفید نارنجی است، درهم‌پیچیده می‌شوند.

وظیفه هر رنگ در کابل شبکه چیست؟ وظیفه رشته سیم‌های تشکیل‌دهنده کابل شبکه

همان‌طور که اشاره شد هرکدام از این سیم‌ها که با رنگ بندی متفاوتی در کابل شبکه به کار گرفته می‌شوند، دارای وظایف مشخصی هستند. وظایف هرکدام از ۸ سیم تشکیل‌دهنده کابل شبکه به شرح زیر است:

• رنگ سبز برای (transmit) سیگنال داده مثبت
• رنگ سفید سبز برای ارسال سیگنال داده منفی
• رنگ آبی و سفید آبی برای ارسال سیگنال صوتی و صدا
• رنگ نارنجی و سفید نارنجی برای دریافت (receive) سیگنال داده
• رنگ قهوه‌ای و سفید قهوه‌ای برای برقراری لینک کمکی (auxiliary)

با وصل شدن هر ۸ سیم، یک کابل شبکه قادر به ارسال و دریافت اطلاعات و برقراری ارتباط بین دو نقطه است. هرکدام از این ۸ سیم در صورت معیوب شدن، عملکرد کابل شبکه را مختل خواهد کرد.

استاندارهای کابل شبکه

در حالت کلی ۲ نوع استاندارد جهانی برای رنگ بندی کابل شبکه وجود دارد. شما هر کابل شبکه را که توسط برندهای مختلف و در کشورهای مختلف تولید شده است را برش دهید، خواهید دید که این ۸ سیم رنگی، با ترتیب خاص و با پیروی از الگویی خاص به‌هم‌پیچیده شده و در کنار هم قرار گرفته‌اند.

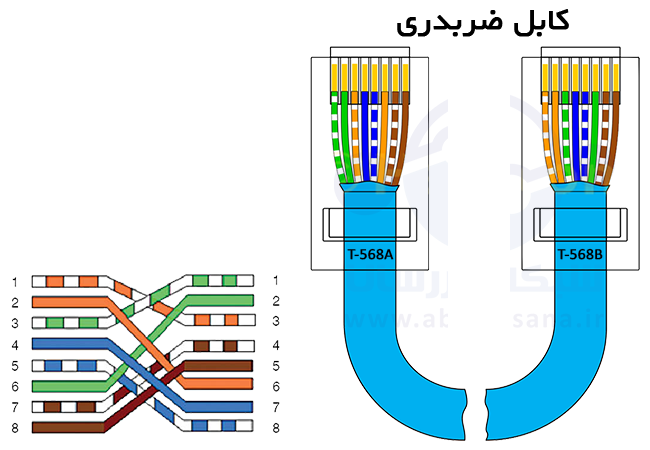

این دو استاندارد جهانی تحت عنوان‌های استاندارد A (T-568A) و استاندارد B (T-568B) شناخته می‌شوند. استاندارد رنگ بندی کابل شبکه A با نام Cross (ضربدری) و استاندارد رنگ بندی کابل شبکه B با نام Straight (مستقیم) شناخته می‌شود. در این دو استاندارد، محل قرارگیری ۴ سیم ثابت است و جای ۴ سیم نارنجی و سفید نارنجی با جای رنگ‌های سبز و سفید سبز تعویض می‌شود.

این دو استاندارد به شرح زیر هستند:

• استاندارد A: به ترتیب از چپ به راست سفید سبز، سبز،سفید نارنجی، آبی، سفید آبی، نارنجی، سفید قهوه‌ای و قهوه‌ای
• استاندارد B: به ترتیب از چپ به راست سفید نارنجی، نارنجی، سفید سبز، آبی، سفید آبی، سبز، سفید قهوه‌ای و قهوه‌ای

اساس این و نوع استاندارد برای رنگ بندی کابل شبکه، برقراری ارتباط بین نقاط و تجهیزات مختلف در شبکه است. برای مثال اگر شما بخواهید ۲ مورد از تجهیزات هم‌خانواده شبکه خود مانند دو سوئیچ، دو هاب، هاب به سوئیچ، دو روتر و دو کلاینت را به هم متصل کنید، باید از استاندارد رنگ بندی کابل شبکه A یا کراس استفاده کنید و اگر می‌خواهید دو تجهیزات غیر هم‌خانواده مانند سوئیچ و کلاینت، هاب و کلاینت و روتر به سوئیچ را به هم متصل کنید، باید از استاندارد رنگ بندی کابل شبکه B یا استریت استفاده کنید.

با رعایت این الگو، شما هرگز در کابل‌کشی شبکه خود به مشکل برنخواهید خورد.

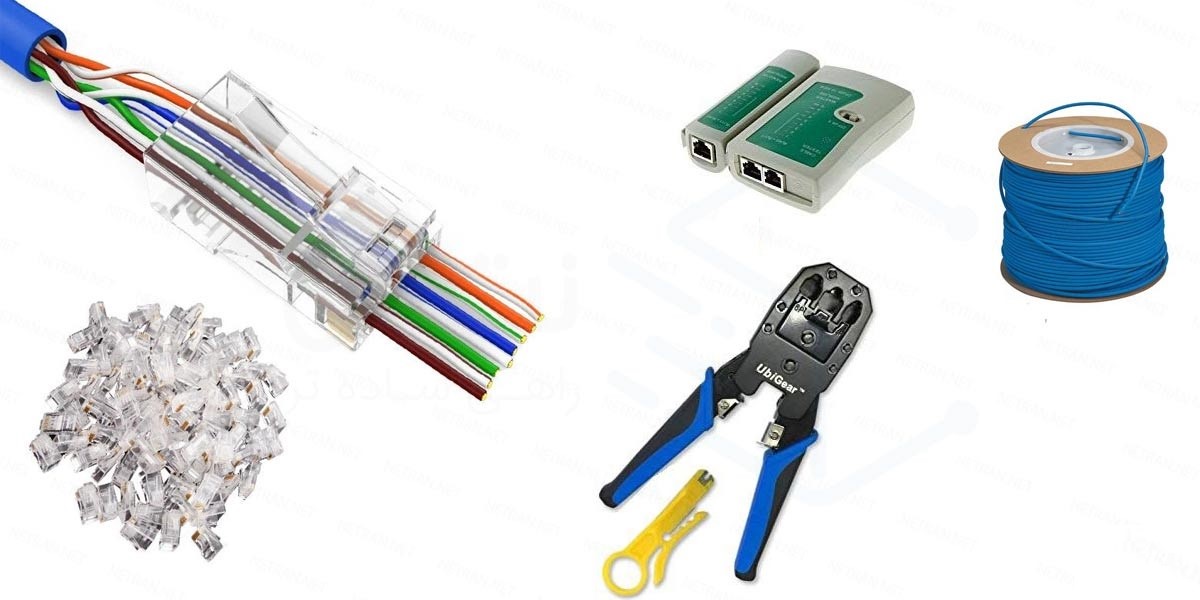

سوکت یا کانکتور rj45

اگر سرسوکت RJ45 را در دست گرفته باشید، دیده‌اید که این سرسوکت از ۸ کانال، ۸ تیغ یا ۸ پین که به‌صورت موازی در کنار هم قرار گرفته‌اند، تشکیل می‌شود. وظیفه هرکدام از این پین‌ها، برقراری ارتباط یکی از ۸ سیم کابل شبکه با پورت موردنظر است.

در هنگام سوکت زنی شما باید با توجه به تجهیزات و شبکه مورد نظر، سیم‌ها را طبق یکی از الگوهای استاندارد A یا B در کنار هم قرار داده و سپس هر سیم را وارد پین مربوطه کنید. سپس با استفاده از دستگاه سوکت زن، سیم‌ها را دز زیر پین‌های سوکت محکم کنید.

کابل‌های مختلفی مانند کابل شبکه CAT6، CAT6A، CAT5، CAT5E و CAT7 وجود دارند که برای کابل‌کشی شبکه مورد استفاده قرار می‌گیرند. استاندارد رنگ بندی کابل شبکه برای این سیم‌ها تفاوتی باهم ندارند و تفاوت این کابل‌ها تنها در سرعت انتقال داده است. برای مثال سرعت انتقال کابل CAT7 به‌مراتب بالاتر از سرعت انتقال داده در کابل‌های CAT6 و CAT5 است.

رنگ بندی کابل شبکه در کیستون

کیستون (Keystone) نام قطعه کوچکی است که وظیفه برقراری ارتباط بین پریز شبکه با کابل شبکه و کامپیوتر را برعهده دارد. کیستون‌های مختلفی در بازار وجود دارند که توسط برندهای مختلف ساخته می‌شوند و دارای اشکال و رنگ‌بندی‌های مختلفی نیز هستند؛ اما این قطعات از استانداردهای جهانی رنگ بندی کابل شبکه پیروی می‌کنند.

اگر لیبل‌های روی بدنه کیستون را به‌دقت نگاه کنید، استاندارد رنگ بندی کابل شبکه یا ترتیب ورود رنگ‌ها بر روی این لیبل هک شده است. کیستون‌ها بر اساس سرسوکت‌های RJ45 طراحی می‌شوند و انواع کابل‌های CAT5 و CAT6 را پشتیبانی می‌کنند.
